RE1024 電路板反求系統

     RE1024是為高效、專業從電路板上求取高質量的電路圖所設計。該系統包括：PC控制多通道硬件測量系統、SYSTEM8 Ultimate控制軟件、專業繪圖軟件三部分。

    ER1024反求系統通過學習被反求板上多器件的連接關系并產生一個網絡表（器件和器件連接關系的列表），將產生的網絡表導入到專業繪圖軟件中生產高品質的電路圖。

概述

      反求過程通過測試夾、連接器、測試鉤連接到被測板上的各個器件來實現。System8 Ultimate控制軟件將自動指導用戶在被反求電路周圍放置和移動測試夾具，軟件將生成夾具組合次序和夾具移動次序，以便反求到電路板上有可能的連接關系。用戶也可以修改和重寫夾具的自動放置、移動次序。

      為了盡量減少操作錯誤，系統采用方向檢查和管腳檢查以確認夾具的接觸和位置的正確性。RE1024在反求測試過程中不給被測電路板供電，同時限制測試信號的電壓和電流（半導體門電路不受影響）.這也是安全的小信號技術的應用。系統可配置多種IC測試夾和連接器，如果測試夾具、連接器由于電路板上的物理限制不適合或無法使用，可以使用手持探筆（蜂鳴器）和焊接線纜束來學習。

主要特點


1. 擺脫了傳統的人工繪圖繁瑣，極大提高了工作效率，降低成本，易于使用
2. 1024路測試通道，可擴至2048通道
3. 用戶可自由定制多種測試夾具和連接器，方便于器件連接
4. 獨立探筆通道、焊接線纜束以便解決無法使用夾具連接的情況
5. 使用安全的小信號技術，反求過程安全性
6. 可只對局部電路進行反求、繪制電路圖
7. 重復反求和驗證
8. 反求過程可以在各個階段暫停、重新開始和終止，測試結果隨時保存
9. 系統自動優化測試步驟，提示夾具的移動和放置，無漏測，結果準確


機柜硬件系統（PC控制多通道硬件測量系統）

1.多引腳數適應多重需求和大型電路板反求
2.系統內部配置了控制卡和1024通道卡
3.系統可以隨時通過512通道卡擴充到2048通道。

SYSTEM8 Ultimate控制軟件

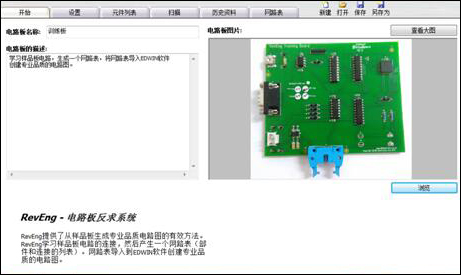

控制硬件并提供與CAD軟件的連接，主要功能包括：

?硬件驅動

?測試夾和連接器無數量限制

?局部電路反求
?重復反求和驗證
?夾具移動優化
?夾具自動定位
?手動探筆針對非標準器件測試學習
?反求流程可以在各個階段被暫停、重啟開始和終止

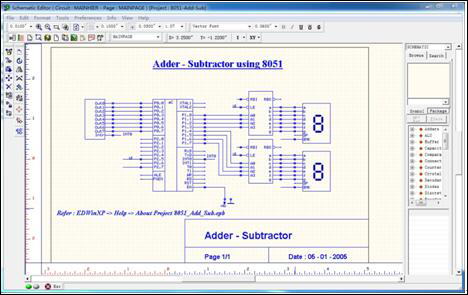

提供的專業繪圖軟件（快速繪制原理圖）

主要功能如下：

?導入網絡表放置元件
?自動布線
?分頁原理圖
?總線結構支持
?多達 12,000 種器件庫
?器件移動和旋轉
